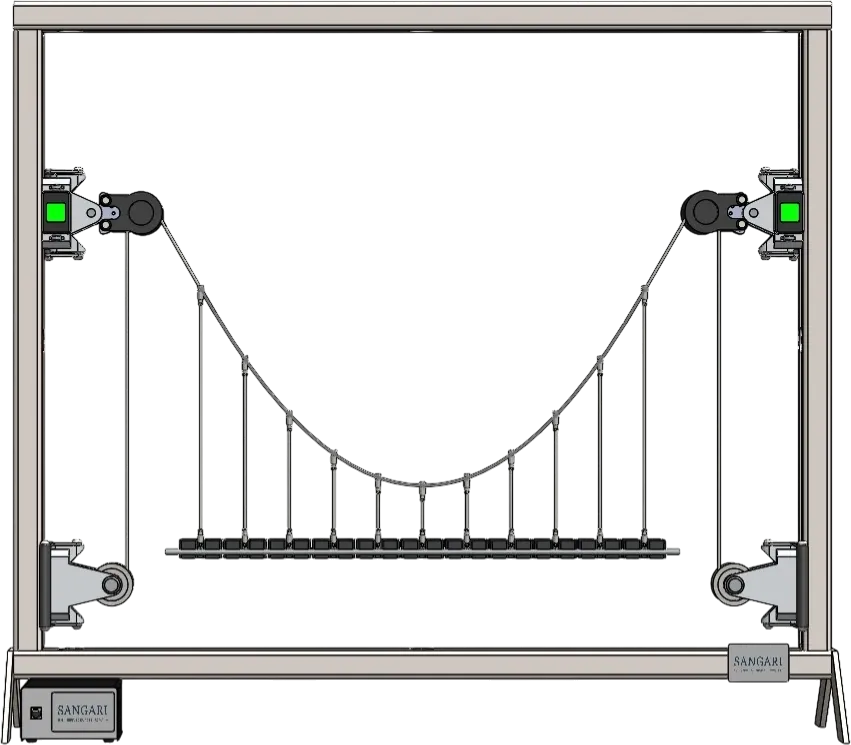

ST552 · Pod suspendat

Stand experimental pentru studiul forțelor într-un pod suspendat

Standul permite studiul forțelor din cablurile de susținere și demonstrarea momentelor de curbură între suportul carosabilului și cablurile de susținere. Include experimente cu drumuri rigide sau flexibile. Permite configurarea wireless a unui pod suspendat împreună cu accesorii inteligente, bazate pe comunicare.

Obiective/experimente de învățare

măsurarea forțelor cablului de suspensie pe un pod suspendat descărcat și încărcat
măsurarea forțelor de susținere în funcție de încărcarea pe podul suspendat
efectul unei sarcini în mișcare
comportamentul unui pod suspendat cu un drum rigid sau flexibil

Specificații

masurarea forțelor de susținere pe un pod suspendat sub diferite sarcini
afișarea unghiului de aplicare a forței direct pe cablul de suspensie
Identificarea automată și detectarea poziției exacte a încărcăturilor pe carosabil prin intermediul unui cod binar (cod gri)
Drumul flexibil poate fi rigidizat cu tije metalice
Sistem asamblare simplu şi rapid (Click) pentru configurare experimentală simplă și rapidă, fără cablare
Suportul pentru pod va servi ca ajutor de instalare și pentru tararea greutăților

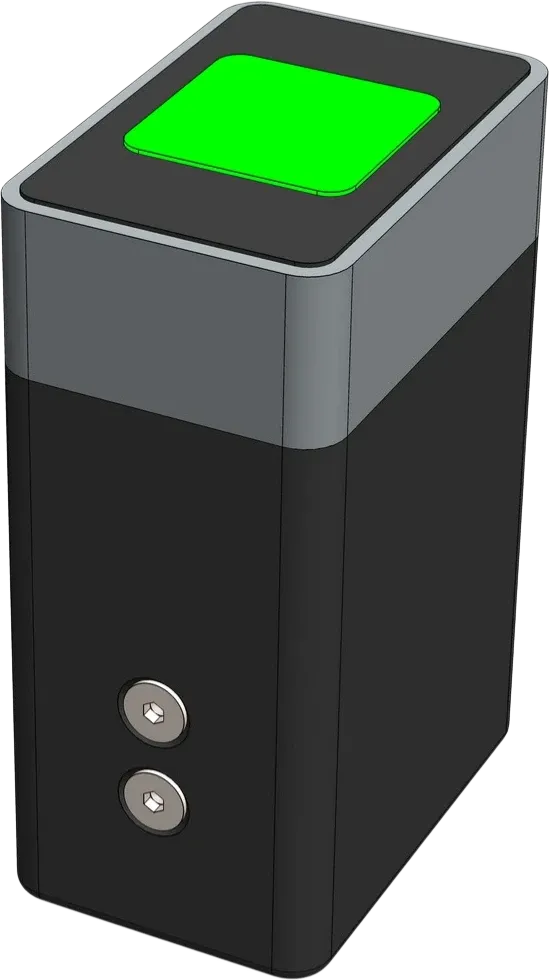

Permite montarea încărcăturii suplimentare ST505
Include software pentru achiziție date și afișarea valorilor măsurate
Include material didactic multimedia digital online: curs E-Learning, fișe de lucru digitale

Secțiuni de pod 11 bucăți, fiecare cu 1 suport pentru poziționarea încărcăturii

Lungimea drumului intre 660mm

Rigidizarea carosabilului 2 tije din oțel inoxidabil

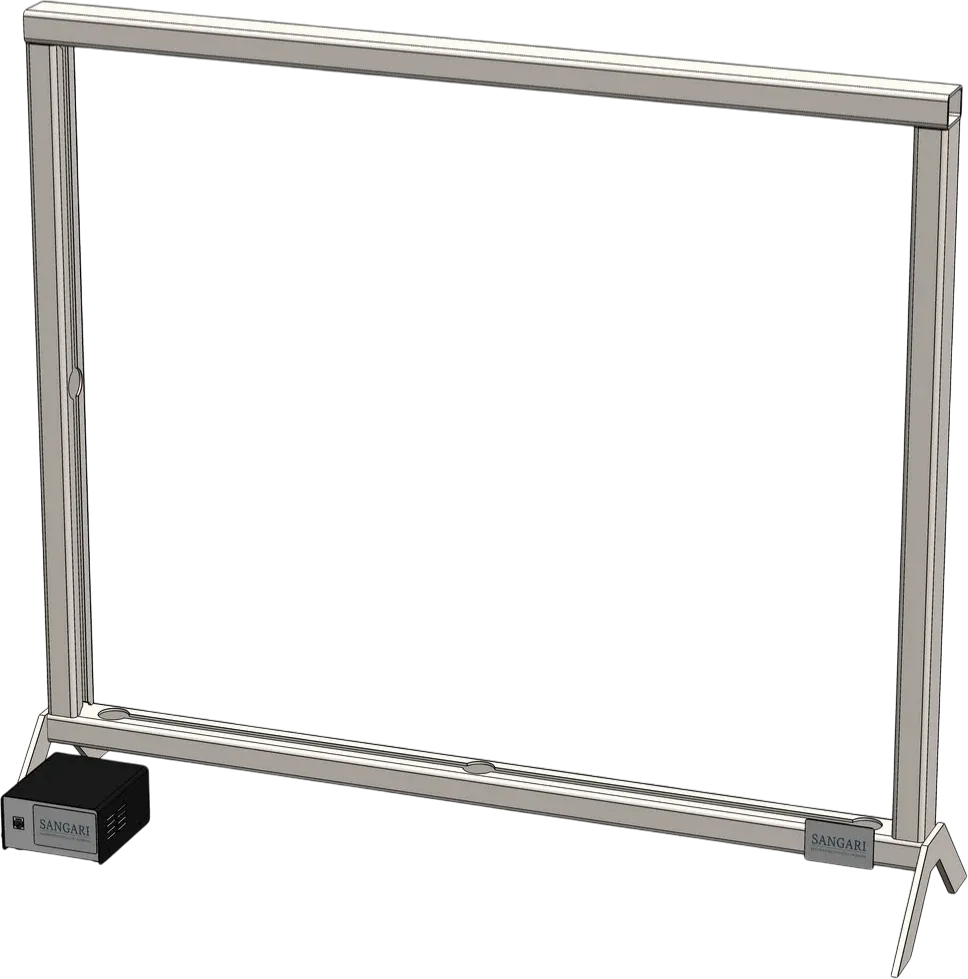

Functioneaza impreuna cu cadrul digital inteligent ST500
