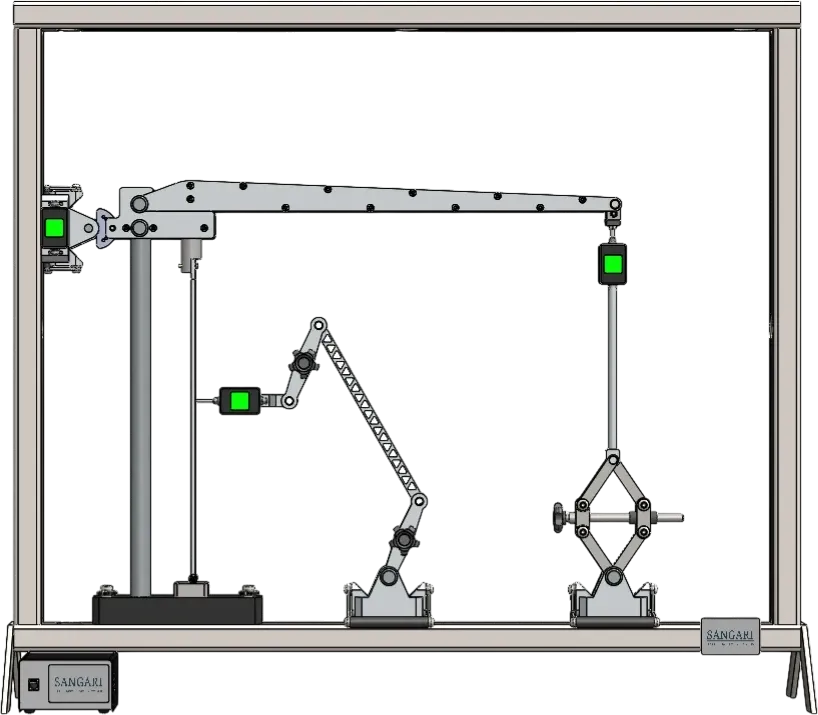

ST531 · Flambaj

Stand experimental pentru studiul flambajului

Modulul permite construcția unui dispozitiv de îndoire cu accesorii inteligente, cu comunicare wireless, pentru investigarea comportamentului de flambare sub influența diferitelor tipuri de articulații, secțiuni transversale și materiale. Include mostre variate și permite măsurarea forțelor de flambaj și a deviațiilor tijelor pentru toate cele 4 cazuri Euler, cu configurare rapidă și afișare directă a valorilor măsurate.

Obiective/experimente de învățare

Investigarea comportamentului de flambare sub influența diferitelor tipuri de articulaţii, secțiuni transversale diferite, materiale diferite
Verificarea teoriei Euler: flambarea tijelor elastice
Calculul forței de flambaj folosind teorema Euler
Măsurarea forței și a deformării

Specificații

Permite măsurarea forțelor de flambaj și a deviațiilor tijelor de testare pentru toate cele 4 cazuri Euler
Are un raport de transmisie ridicat pentru o gamă largă de încercări de 1:10
Tijele de testare sunt montate liber, articulate sau fixate
Configurare simplă și rapidă a testului, fără cablare, prin sistem Click
Unitatea de încărcare, suportul și măsurarea distanței sunt disponibile ca accesorii
Identificarea și alocarea automată a accesoriilor în timpul configurării și executării testelor
Include software pentru achiziție date, reprezentarea vizuală a forțelor si afișarea valorilor măsurate
Include material didactic multimedia digital online: curs E-Learning cu cunoștințe de bază și prezentare detaliată a procedurii de testare și animații atrăgătoare, fișe de lucru digitale

Braț de pârghie Raport de transmisie: 1:10; Forţă maximă flambaj: 2kN

Tije de testare Secțiuni transversale: 25x3mmmm; Material: oțel inoxidabil; Lagăr: liber, articulat și fix
