Stand experimental cu control automat pentru studiul captării energiei valurilor

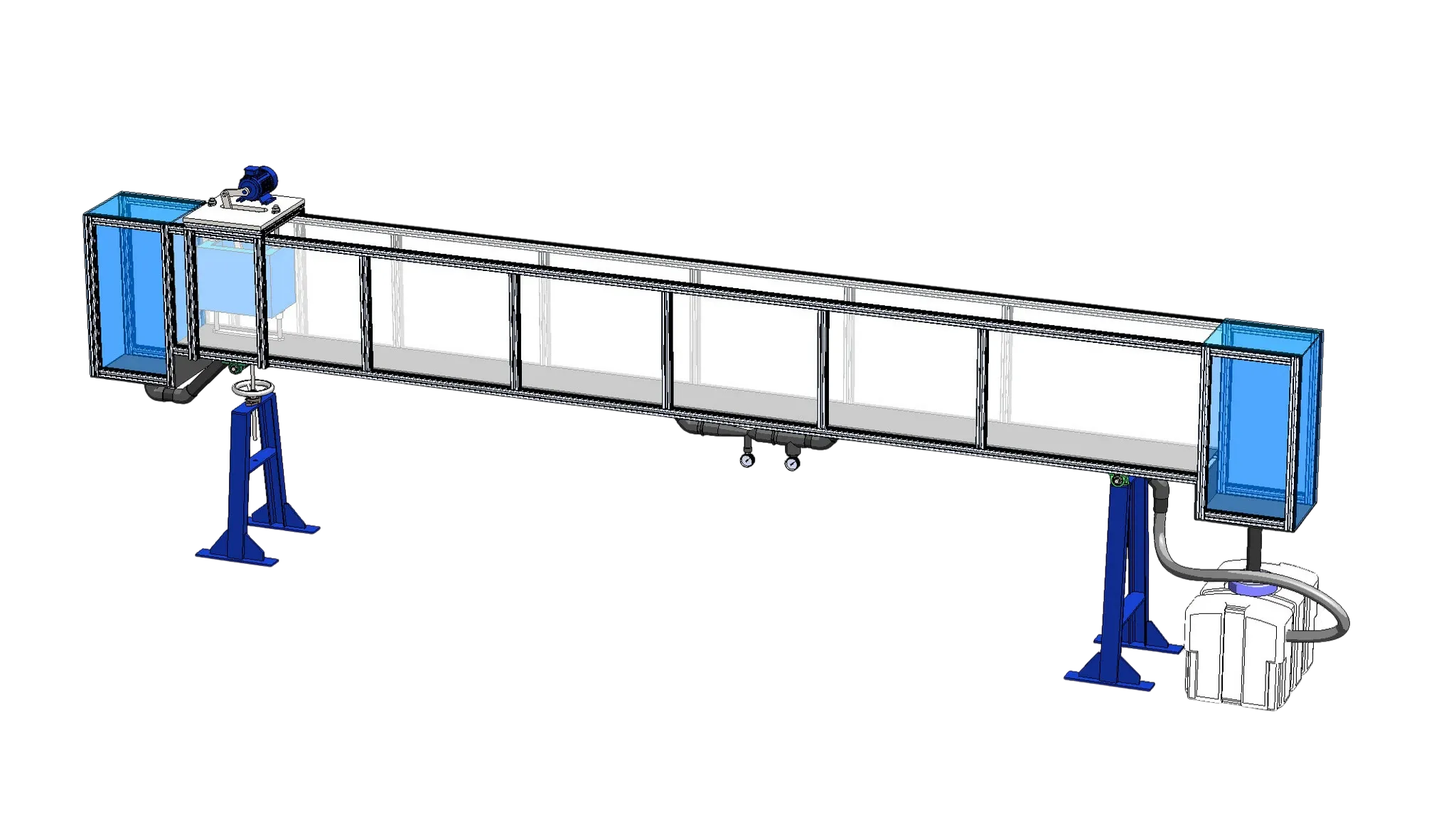

Instalație principală în circuit închis, dotată cu generator de valuri
Canal de curgere
Secțiune dreptunghiulară
Pereți transparenți
Dimensiuni: 5000x300x80mm
Montat pe suporți care să permită modificarea pantei
Bazine
Bazin de admisie cu volum 40L, prevăzut cu sistem de liniștire a curgerii și vană de golire
Bazin de refulare, cu volum 40L, prevăzut cu vană de golire
Bazin de aspirație a apei cu volum 150L
Vană de control a debitului de apă prin canal
Pompă cu control automat
Buton on/off
Debit max. 80-90 l/min
Sarcina max. 21 mca
Pompa aspira apa din bazinul de aspirație, o refulează în bazinul de admisie, de unde apa curge prin canal în bazinul de refulare și curge înapoi în bazinul de aspirație.
Componente
Conductă de legătură între bazinul de refulare și cel de aspirație
Panou manometric și diafragmă pentru măsurarea debitului
Tub Venturi:
Lungime: 180 mm
Lățimea secțiunii mari: 32mm
Lățimea secțiunii mici: 20 mm
Generator de valuri
Permite modificarea frecvenței valurilor
Sistem de măsurare a debitului de apă propulsat (2 rezervoare de acumulare și 2 senzori de presiune)
Senzori
Senzor de debit pentru măsurarea debitului la ieșirea pompei:
Interval: 2 - 150 L/min
Senzori de presiune ( 2 buc.) pentru „Modulele de generare a energiei":
Permit determinarea debitului de apă propulsat de către module, masurand inaltimea coloanei de apă din rezervoare
Interval: 0 - 300 mm ca
Senzor de presiune diferențială, pentru a măsura căderea de presiune pe diafragmă și tubul Venturi, interval: 0 - 68 mbar.
Senzor de unde pentru măsurarea frecvenței și amplitudinii undelor generate de generatorul de unde.
Senzor de viteză pentru măsurarea vitezei de rotație a lamei generatorului de unde.
Modul de captare a energiei valurilor cu flotoare
Modulul cu flotoare poate fi montat în instalația principală în circuit închis, dotată cu generator de valuri.
Modulul are următoarele componente:
pompă de apă cu dublă acțiune
flotoare interschimbabile realizate din spumă de densitate medie, fiecare prevăzut cu suport la care se pot adăuga greutăți: flotor cu fund rotund, un flotor triunghiular,, un flotor
dreptunghiular, și alt flotor dreptunghiular, dar de dimensiuni mai mari
Set de greutăți: trei greutăți de 100 g și o greutate de 50 g
Modul de captare a energiei valurilor cu coloană de apă oscilantă
Modulul se monteaza în instalația principală în circuit închis, dotată cu generator de valuri.
Modulul are următoarele componente:
pompă de apă cu dublă acțiune,
cameră de aer
piston pneumatic, diametru: 54,4 mm
Modul de captare a energiei valurilor de tip „Pelamis"
Modulul se monteaza în instalația principală în circuit închis, dotată cu generator de valuri.
Modulul are următoarele componente:
pompă de apă cu dublă acțiune,
lanț longitudinal de doi cilindri legați unul de celălalt, care permite simularea unui dispozitiv „Pelamis"
Set de greutăți: trei greutăți de 100 g și o greutate de 50 g
Modul de captare a energiei valurilor cu canal cu secțiune variabilă
Modulul se monteaza în instalația principală în circuit închis, dotată cu generator de valuri.
Modulul are următoarele componente:
Trei rampe cu panta diferita si pereti reglabili.
Rezervor pentru a colecta și măsura volumul de apa.
Modul de captare a energiei valurilor de tip „rața lui Salter" ( Edinburgh Duck)
"'>
Modulul se monteaza în instalația principală în circuit închis, dotată cu generator de valuri.
Modulul are următoarele componente:
pompă de apă cu dublă acțiune,
plutitor „flexibil"
set de greutăți: trei greutăți de 100 g și o greutate de 50 g
Sistem SCADA
Tablou de interfață de control cu diagrama de proces în panoul frontal
Toți senzorii sunt cititi cu ajutorul sistemului SCADA
Conectorii senzorilor din interfață au numere de pini diferite (de la 2 la 16)
Control computerizat în timp real pentru parametrii implicați simultan în proces.
Control deschis care permite modificarea, în orice moment și în timp real, a parametrilor implicați în proces.
Placă de achizitie National Instruments
Tip de conectare: USB
Intrarea analogica:
Numar de canale: 16 de tip single-ended sau 8 diferentiale
Rezolutia: 16 bits
Rate de esantioanre: maxim 250 KS/s
Iesire analogica:
Numar de canale: 2
Rezolutia: 16 bits
Intrari si iesiri Digitale
24 intrări/ieșiri.
Frecvența eșantionarii D0 sau DI: 0 până la 100 MHz.
Rezoluție: 32 biți.
Controler logic programabil
16 intrari digitale si 14 iesiri digitale
16 intrari analogice si 4 iesiri analogice
Ecran interactiv
Accesorii pentru conectarea la calculator
Dimensiuni maxime: 485x320x300 mm
Manual de instructiuni si instalare a softului
Water Supply
Garanție
Echipamentul beneficiază de o garanție de 5 ani, semn al încrederii noastre în calitatea și fiabilitatea produselor livrate. Această garanție oferă universităților siguranță pe termen lung și
reduce semnificativ costurile de întreținere
Garantie: 5 ani
Disponibilitate garantată a pieselor de schimb: 15 ani
