AD321 · Linia piezometrică și energetică

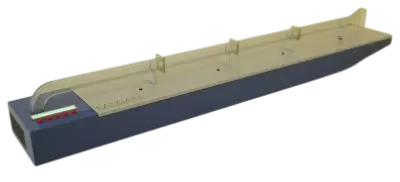

Stand experimental pentru studiul liniei piezometrice și energetice

Echipamentul are în componență o conductă compusă din tronsoane de secțiune rectangulară, de-a lungul căreia sunt montate prize de presiune și un senzor de debit. Regimurile de lucru sunt dictate de turația unui ventilator. Aplicarea ecuației Bernoulli de-a lungul conductei permite reprezentarea liniilor piezometrice și energetice, afișate pe display-ul calculatorului în timp real.

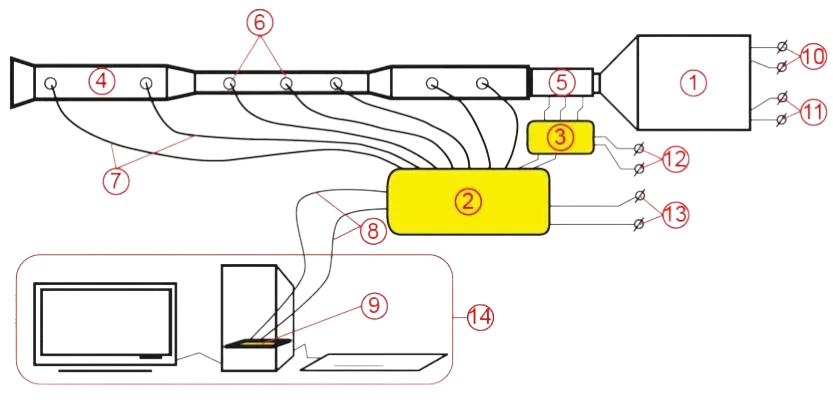

Schema instalației AD321 — linia piezometrică și energetică

✕

Schema instalației AD321 — linia piezometrică și energetică

close

1. ventilator cu turatie variabila 2. bloc senzori de presiune 3. bloc adaptare semnal iesire senzor 4. tub de plastic cu sectiune variabila 5. senzor de debit 6. puncte (orificii) de prelevare a presiunii 7. furtune elastice 8. cablu panglica 9. placa achizitii de date 10.alimentare motor 11.comanda turatie motor 12.alimentare senzor debit 13.alimentare senzori presiune 14.calculator PC
