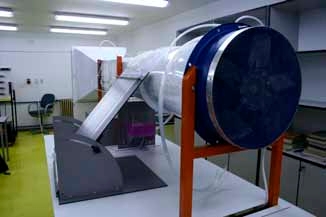

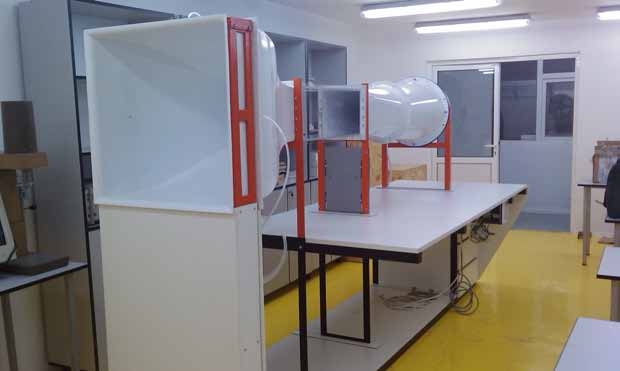

AD950 – Tunel aerodinamic

Description

Echipamentul educațional este destinat efectuării de încercări pe modele privind fenomenele complexe din ingineria vântului.
Încercările în tunelul aerodinamic pot fi efectuate atât pe modele de structuri din domeniul construcțiilor, cât și pe modele aeronautice sau pe modele de mașini hidraulice, ținând seama de criteriile de similitudine geometrică, cinematică și dinamică dintre model și prototip.

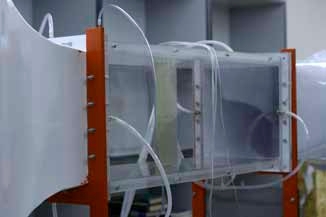

Modelul care urmează a fi studiat în tunelul aerodinamic este amplasat în zona experimentală, într-o poziție menținută fixă pe parcursul unui set de măsurători.
Cu ajutorul ventilatorului amplasat în partea aval a tunelului este creat un curent de aer cu o valoare prestabilită a vitezei în secțiunea transversală a zonei experimentale.

Standul Tunel aerodinamic permite efectuarea de determinări experimentale aferente principalelor tipuri de încercări din ingineria vântului și din aerodinamica industrială, printre care:
– măsurarea presiunilor și determinarea repartiției de presiuni locale,
– măsurarea vitezelor și determinarea repartiției de viteze,
– măsurarea forțelor datorate vitezei aerului ce acționează pe model și momentele aferente lor,
– investigarea diferitelor regimuri de funcționare (diferite viteze ale curentului de aer din zona experimentală) în funcție de turația ventilatorului.
